Beschrijving

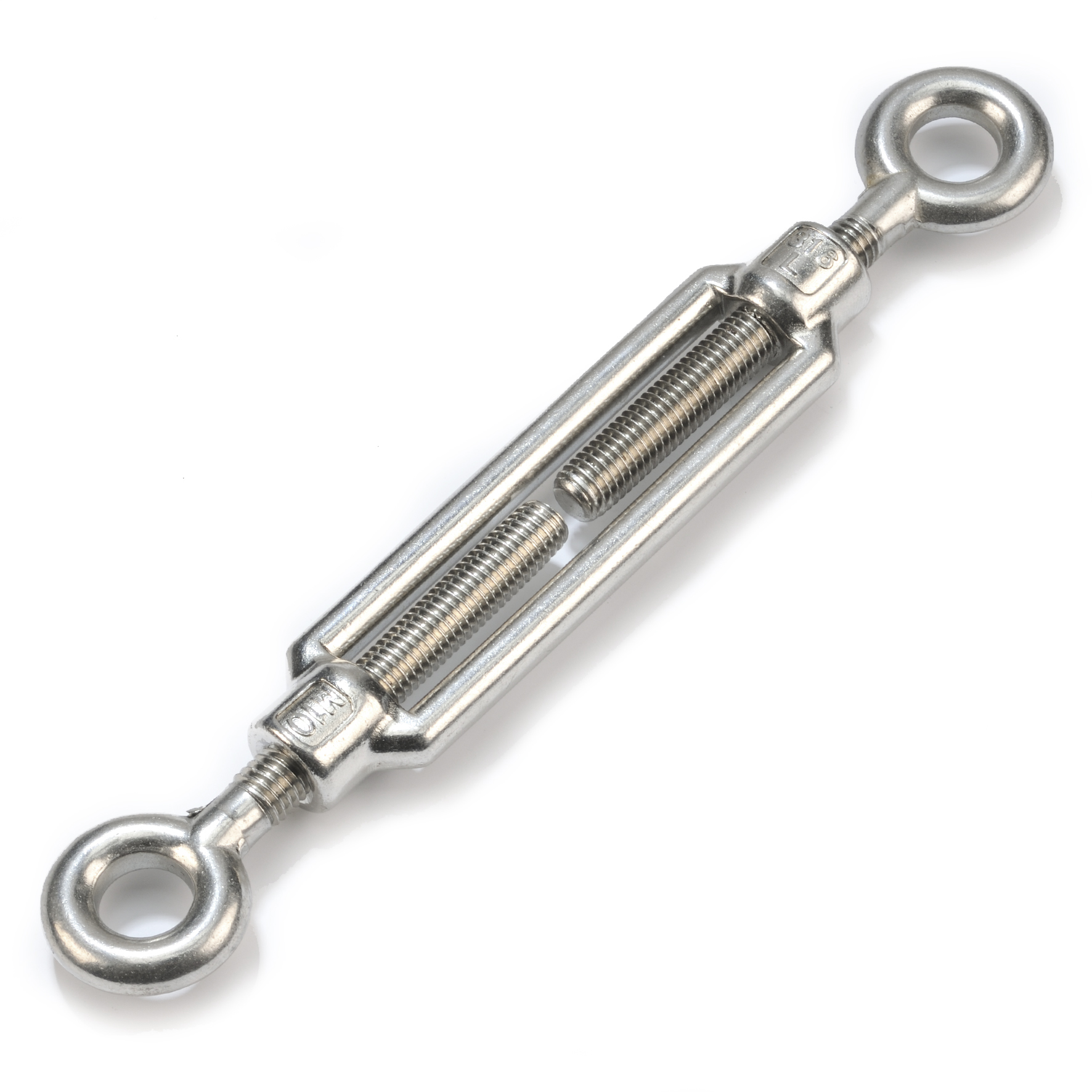

RVS spanschroeven
Open huis – Haak / Haak , Oog / Oog , Haak / Oog
diameters van M5 t/m M20
| diameter draad |
inwendige lengte huis |
totale uitw. Lengte |
maximale belasting |
inwendige breedte oog |
inwendige breedte haak |
|
| 5 mm | 52 mm | 120 mm | 550 kg | 8 mm | 9 mm | |
| 6 mm | 66 mm | 160 mm | 1100 kg | 10 mm | 10 mm | |
| 8 mm | 94 mm | 200 mm | 2000 kg | 14 mm | 11 mm | |
| 10 mm | 120 mm | 240 mm | 3200 kg | 16 mm | 12 mm | |
| 12 mm | 168 mm | 300 mm | 4200 kg | 18 mm | 14 mm | |
| 16 mm | 210 mm | 390 mm | 7000 kg | 26 mm | 16 mm | |
| 20 mm | 245 mm | 440 mm | 9000 kg | 30 mm | 18 mm |
